CAD利用技術者試験 1級練習問題 基礎

個人でのご利用は 無料かつ自由です。
スクール等の授業でのご利用の場合は事前にご連絡願います。使用料は不要ですが、当サイトへのリンクを条件といたします。
ただし、使用を許可しない場合もあります。

コマンド練習  立体図形  展開図  配列  文章題  旧 模擬試験


↓『お勧めの本・参考書・テキストは何?』と聞く前にこちらをご覧下さい ↓
CADと設計の書籍とソフト  Amazon人気順総覧 本・音楽・家電・雑貨・他
転職・派遣登録等の仕事探しの情報はこちら→ お役立ちサイト集 求人情報


コマンド練習

問題1  DXFでダウンロード

CAD利用技術者試験 1級練習問題


問題2  DXFでダウンロード

CAD利用技術者試験 1級練習問題


問題3 DXFでダウンロード

CAD利用技術者試験 1級練習問題
右上の「三角形の中に最大の矩形を書く」が出来たなら、
「三角形の中に辺の比が1:2となる最大の矩形」を描いてみましょう。


立体図形

問題1-3  DXFでダウンロード  Rapidデータでダウンロード

問題4-7  DXFでダウンロード  Rapidデータでダウンロード

問題8-11  DXFでダウンロード  Rapidデータでダウンロード

問題12-14 DXFでダウンロード  Rapidデータでダウンロード

問題15-17 DXFでダウンロード(自己解凍) Rapidデータでダウンロード

問題18-21 DXFでダウンロード(自己解凍) Rapidデータでダウンロード

問題22-25 DXFでダウンロード  Rapidデータでダウンロード


問題1

CAD利用技術者試験 1級練習問題 3D-1

問題2

CAD利用技術者試験 1級練習問題 3D-2

問題3

CAD利用技術者試験 1級練習問題 3D-3

問題4

CAD利用技術者試験 1級練習問題 3D-4

問題5

CAD利用技術者試験 1級練習問題 3D-5

問題6

CAD利用技術者試験 1級練習問題 3D-6

問題7

CAD利用技術者試験 1級練習問題 3D-7

問題8

CAD利用技術者試験 1級練習問題 3D-8

問題9

CAD利用技術者試験 1級練習問題 3D-9

問題10

CAD利用技術者試験 1級練習問題 3D-10

問題11

CAD利用技術者試験 1級練習問題 3D-11

問題12

CAD利用技術者試験 1級練習問題 3D-12

問題13

CAD利用技術者試験 1級練習問題 3D-13

問題14

CAD利用技術者試験 1級練習問題 3D-14

問題15-16

CAD利用技術者試験 1級練習問題 3D-15

問題18-21

CAD利用技術者試験 1級練習問題 3D-18

問題22-25

CAD利用技術者試験 1級練習問題 3D-22

展開図問題 DXFでダウンロード

各図形の展開図を描きなさい。落ち着いて考えれば簡単です。


問題1-1

CAD利用技術者試験 1級練習問題 展開1-1

問題1-2


CAD利用技術者試験 1級練習問題 展開1-2

問題2  DXFでダウンロード

CAD利用技術者試験 1級練習問題 展開2

配列問題   DXFでダウンロード

問題1

CAD利用技術者試験 1級練習問題 配列1

拡大図  図形同士が接している事

CAD利用技術者試験 1級練習問題 配列1-2

問題2

CAD利用技術者試験 1級練習問題 配列2

問題3

CAD利用技術者試験 1級練習問題 配列3

問題4

CAD利用技術者試験 1級練習問題 配列4

文章問題

問題1 解答DXF形式  解答Rapid形式

準備 A3の用紙サイズから各辺10mm内側になるよう枠を描き、それを縦横2等分しなさい。

  1. 左下区画の左下隅を原点として(30,40)(50,20)(70,60)を通過する円を円Aとし、(120,30)(100,60)を通過し円Aと接する円を円Bとする。また、円A、円Bに上側で接する半径30の円を円Cとするとき、3つの円の中心を結んだ三角形と、その三角形に内接する円、外接する円、三角形の重心を中心として円Cに接する最大の円、円Aに接する最小の円を描くと共に、各円の半径寸法を記入しなさい。
  2. 長辺の長さ80、重心が右下区画の左下隅を原点として(100,80)の位置にある直角二等辺三角形と、その三角形の中に三角形からはみ出さない最大の長方形を描きなさい。
  3. 左上区画の左下隅を原点として重心位置が(70,50)の位置になる幅80高さ60の長方形を描き、その長方形の中に直径が最大となる同じ直径の円を2個描きなさい。
     また、この長方形と相似であって同じ位置を重心とする、面積が2倍の長方形を書きなさい。
  4. 右上区画の左下隅を原点として重心位置が(70,70)の位置になる一辺が60の正方形をAとする。Aの中に辺の両端点を始点終点とする半径100の円弧を4辺それぞれに描きなさい。この4円弧に接する最小の円Bを描き、円Bと同心で面積が3倍になる円Cを描きなさい。

問題2 解答DXF形式  解答Rapid形式

準備 A3の用紙サイズから各辺10mm内側になるよう枠を描き、それを縦横2等分しなさい。

  1. 左上区画の左下隅を原点とし、(40,100)の点をAとする。Aから相対座標で(-10,-70)の点まで線分を引きこの線分をC、またAではない側の端点をBとする。
     線分Cを一辺とする正三角形を区画内に描き、Cの対頂となる頂点をDとする。
    Cの中点Pを始点とする線分をEとし、Eの端点でCと反対側の端点をFとする。FとEの中点であるDとを直径とし、FとEを通過する円Gを描く。
     Aを始点としGに接する点を終点とする接線Hを円より上に引き、その中点を中心とする半径20の円をIとする。
     直線を全て消去し、円の中心を結ぶ線分Jを引く。
     Bを中心とす る半径10の円を描きその中心と他の二つの円の中心を結ぶ線分を描く。
     全ての円に接する円KをKが最も小さくなるように描く。
     全ての直線に接する円LをLが最も小さくなるように描き、残った三角形を消去しなさい。
  2.  右上区画の左下隅を原点とし、区画の中心を中点とする長さ100の水平線分をAとする。
     Aの左端点をB、右端点をCとし、BCを通過しAを直径とする円D、Bを中心とする半径20の円E、Cを中心とする半径20の円Fを描く。
     DEFに外接する菱形を描き、Aの中点から90゜の位置にある頂点をG、180゜の位置にある頂点をH、270゜の位置にある頂点をI、0゜の位置にある頂点をJとする。
     Aを消去し、Hを中心、Iを始点、Gを終点とする円弧Kを描きDの中心を通る垂直線が対称軸となるようKを対称複写した図形をLとする。
     KとLに内接する最大の円Mを描く。
     円と菱形以外を全て消去しなさい。
  3. 左下区画の左下隅を原点とし、(10,80)の点を始点とする長さ180の水平線Aを区画内に描きなさい。Aの中点を中心とする半径30の円Bを描き、AとBの右側交点をC、左側交点をDとする。C・Dを中心とする半径10の円をE・Fとし、半径15の円をG・Hとする。
    GとAの右側交点をI、HとAの左側交点をJとし、IJを直径とする円Kを描く。
    Bを最下部から10の高さまで残した円弧に修正する。
    Bと同心で半径10の円Lを描き、Lに内接し頂点数3の正多角形Mを底辺が水平になるよう描く。Lを消去しMを真下に10移動する。AをGとHの間だけ残すようにする。
    Bに270゜の位置で弧の内側に接する直径10の円Nを描き、これをAの中点を中心として90゜間隔で円弧配列しNから左回りにO・P・Qとする。
    Pを消去し、OとQの内側にハッチングを施しなさい。
  4. 右下区画の中心を原点とし、(0,20)が重心から270゚の位置の頂点となる1辺が10の正三角形Aを描く。
    原点を通り、原点を中心として対称になる長さ120の水平線分Bを描く。
    原点を中心としてBを90゚回転複写した線分をCとする。
    BとCの交点を中心としてAを90゚間隔で3個回転複写し、Aから左回りにDEFとする。
    Dの垂直な辺とBの交点を頂点とし、面積がAの2倍で一辺が垂直となる正三角形GをDと重ならないように描く。
    Cを対称軸としてGを対称複写した図形をHとする。
    CとBを消去し、GとHの垂直な辺の距離を小数点以下二桁まで寸法コマンドで記入する。
    最後にAとEの水平な辺の距離を小数点以下二桁まで寸法コマンドで記入しなさい。
    なお、寸法線が交差してはいけない。

模擬試験

模擬試験 1  DXFでダウンロード  Rapidデータでダウンロード

 注意事項 DXF版は実線を太線に変更してから見て下さい。ただし寸法線と引き出し線は細線に戻して下さい。

CAD利用技術者試験 一級実技 模擬試験1CAD利用技術者試験 一級実技 模擬試験1-2

模擬試験 2  DXFでダウンロード  Rapidデータでダウンロード

CAD利用技術者試験 一級実技 模擬試験2

模擬試験3 問題 DXFでダウンロード  Rapidデータでダウンロード
        解答 DXFでダウンロード  Rapidデータでダウンロード

CAD利用技術者試験 一級実技 模擬試験3

模擬試験 4 問題 DXFでダウンロード  Rapidデータでダウンロード
         解答 DXFでダウンロード  Rapidデータでダウンロード

CAD利用技術者試験 一級実技 模擬試験4

模擬試験 5 問題(gif 形式) 印刷して使ってください。A4サイズです。

      解答 DXFでダウンロード  Rapidデータでダウンロード

CAD利用技術者試験 一級実技 模擬試験5

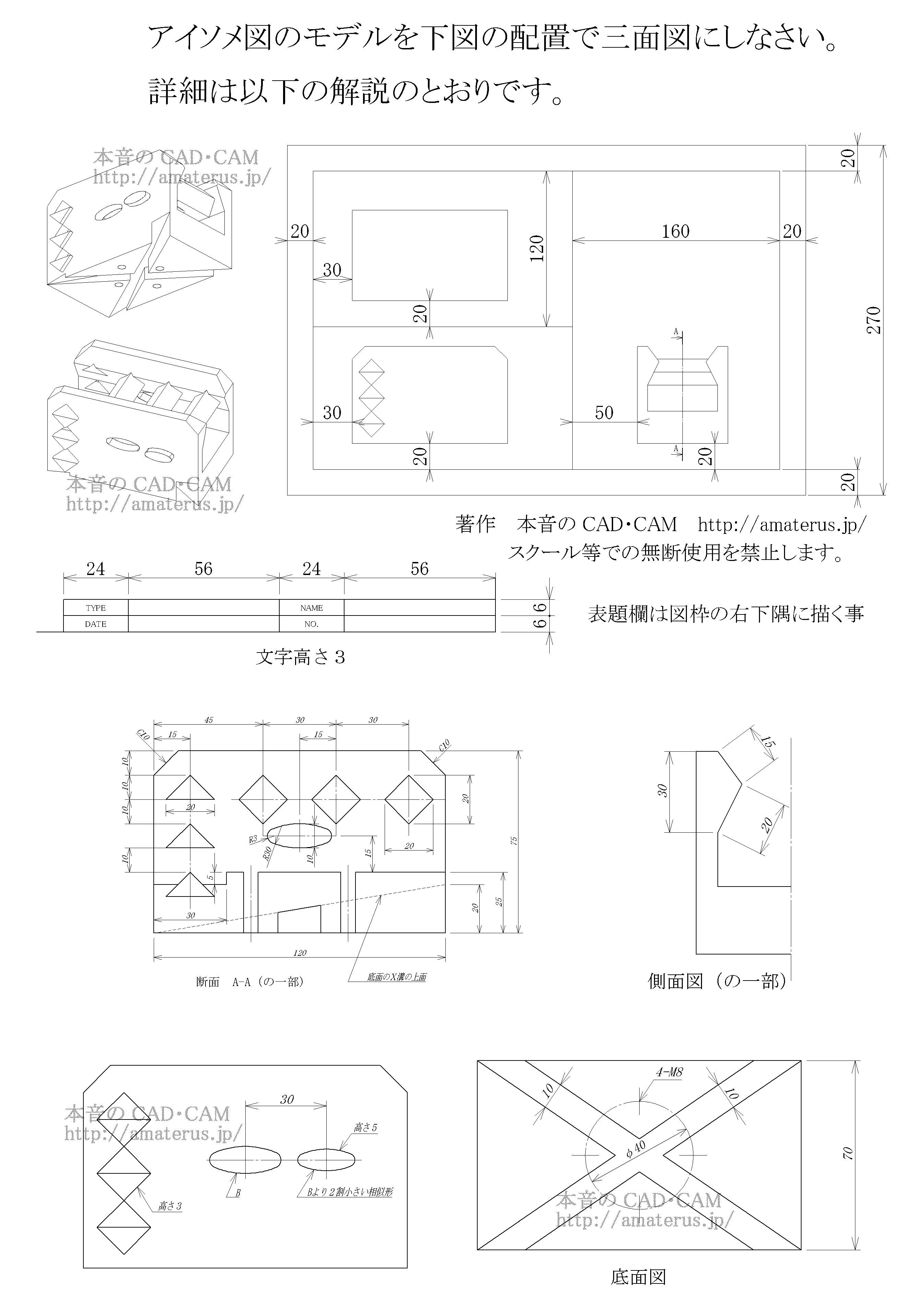

模擬試験 6  問題(gif形式)  詳細図
  右クリックでダウンロードし、印刷して使ってください。A4サイズです。
  解答 DXFでダウンロード  Rapidデータでダウンロード

CAD利用技術者試験 一級実技 模擬試験6
