CAD利用技術者試験一級機械実技模擬試験

↓『お勧めの本・参考書・テキストは何？』と聞く前にこちらをご覧下さい ↓
CADと設計の書籍とソフト　  Amazon人気順総覧　本・音楽・家電・雑貨・他
転職・派遣登録等の仕事探しの情報はこちら→ お役立ちサイト集求人情報

CSAJの公開練習問題

CSAJの公開練習問題サイト

機械　図枠 kikai_sample_ver2000.dxf

機械の模範解答

実技　頭脳Rapid形式　 dxf形式

機械の模範解答 18年公開練習問題

学科模範解答

	1	2	3	4	5	6	7	8	9	10
0	G	J	A	H	C	B	F	O	H	M
11	M	C	J	D	H	A	O	E	J	H
21	D	G	J	M	O	-	-	-	-	-

当サイトの独自練習問題

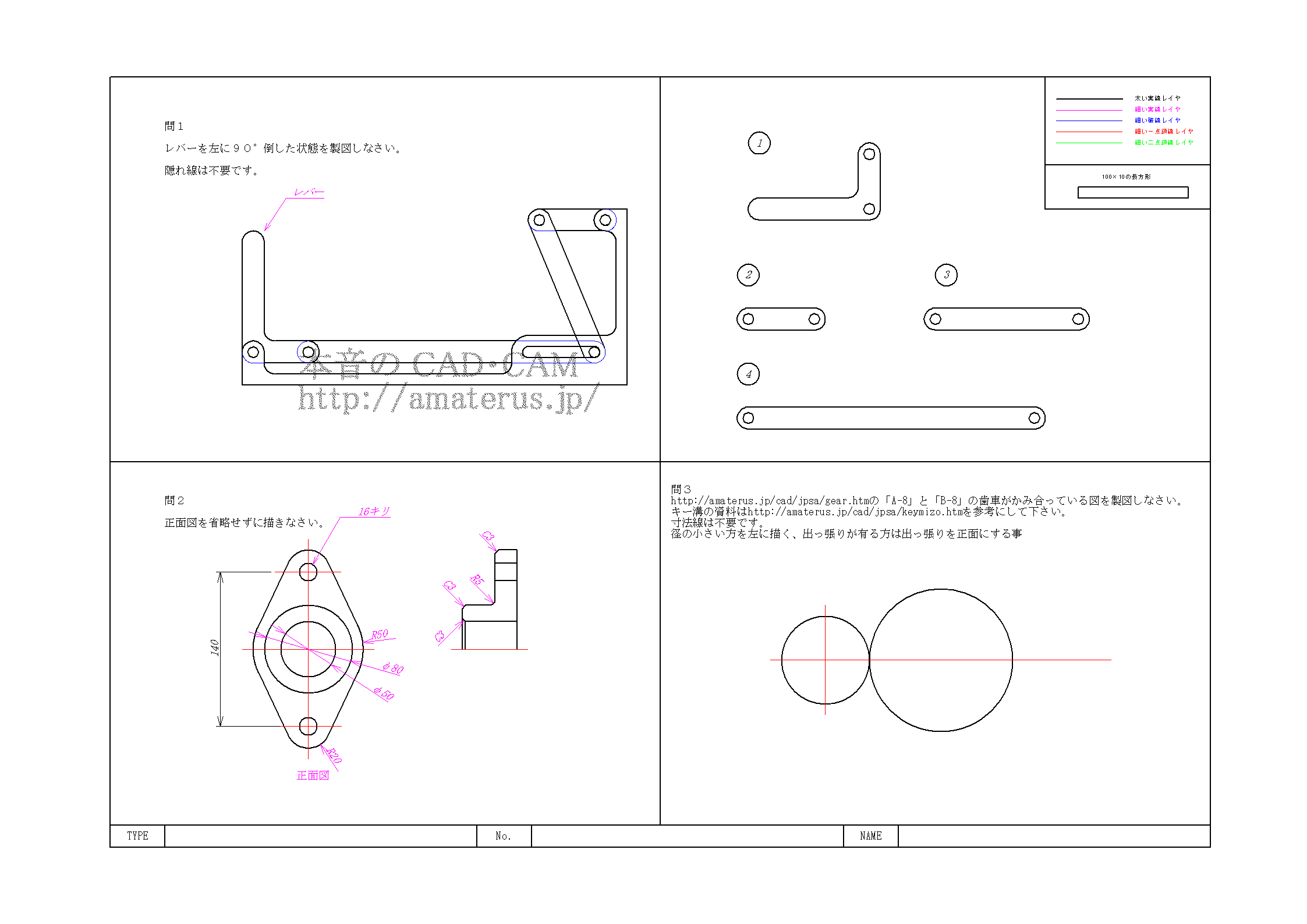

　CAD利用技術者試験一級機械実技　練習問題１

練習問題（gif 形式）　右クリックでダウンロードし、印刷して使ってください。A4サイズです。
答案用ファイル　ＤＸＦ形式　図脳Ｒａｐｉｄ形式
解答ファイル　ＤＸＦ形式　図脳Ｒａｐｉｄ形式
資料は　キー溝　歯車規格表　です。

CAD利用技術者試験一級機械実技　練習問題

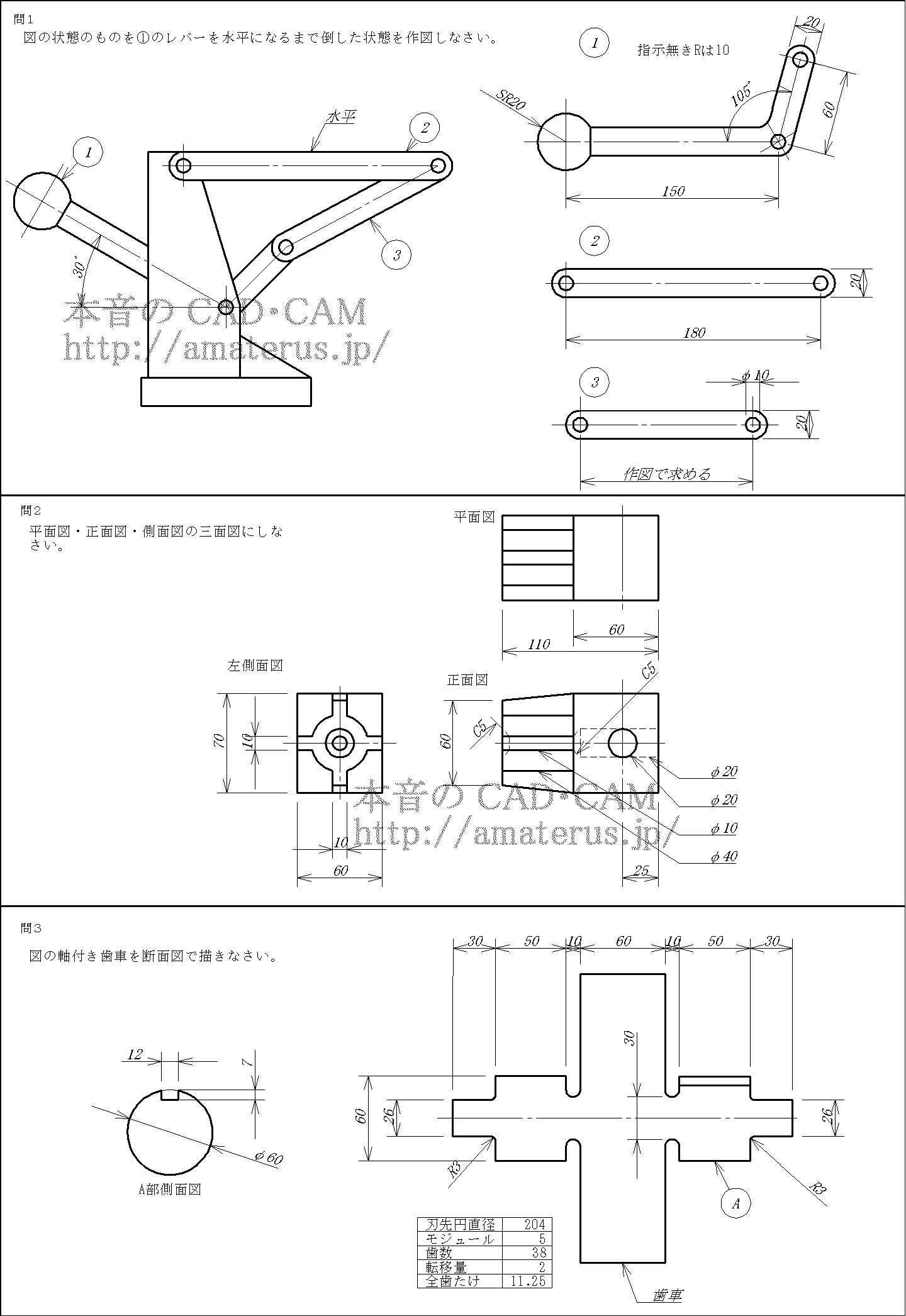

CAD利用技術者試験一級機械実技　練習問題２

練習問題（gif 形式）　右クリックでダウンロードし、印刷して使ってください。A4サイズです。
答案用ファイル　ＤＸＦ形式　図脳Ｒａｐｉｄ形式
解答ファイル　ＤＸＦ形式　図脳Ｒａｐｉｄ形式
資料は　キー溝　歯車規格表　です。

CAD利用技術者試験一級機械実技　練習問題

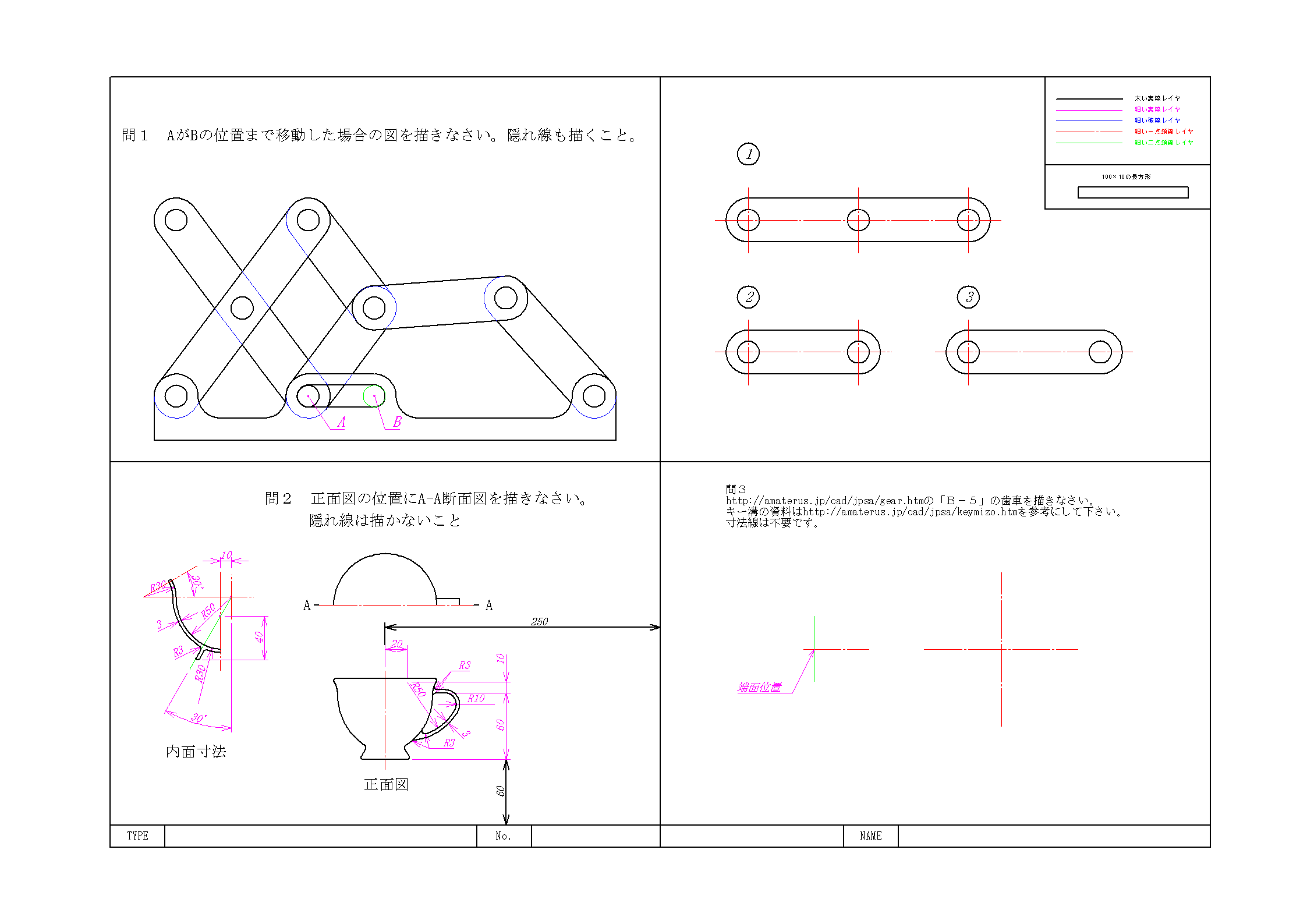

CAD利用技術者試験一級機械実技　練習問題３

練習問題（gif 形式）　右クリックでダウンロードし、印刷して使ってください。A4サイズです。
答案用ファイル　ＤＸＦ形式　図脳Ｒａｐｉｄ形式
解答ファイル　ＤＸＦ形式　図脳Ｒａｐｉｄ形式
資料は　キー溝　歯車規格表　です。

CAD利用技術者試験　１級模擬試験　３

CAD利用技術者試験一級機械実技　練習問題 4

練習問題（gif 形式）　右クリックでダウンロードし、印刷して使ってください。
答案用ファイル　CSAJの18年度後期一級機械用の図枠をそのまま使用してください。
解答ファイル　ＤＸＦ形式　図脳Ｒａｐｉｄ形式

CAD利用技術者試験一級機械実技　練習問題 4

以下は順次作成予定です。
